彩钢板与彩钢制品的导热系数解析 选材与保温关键

彩钢板（彩色涂层钢板）是以冷轧钢板、镀锌钢板等为基板，经表面涂覆彩色涂层后制成的板材，广泛用于建筑围护、家电外壳、工业厂房等领域。彩钢制品则是由彩钢板经剪裁、折弯、复合等工艺加工而成的各类成品，如彩钢瓦、彩钢夹芯板、彩钢门窗、净化板等。导热系数是衡量材料保温隔热性能的核心指标，直接影响彩钢制品的能耗与使用效果。

一、彩钢板本身的导热系数
彩钢板的主体是金属基板（钢板），其导热系数很高，约为 45~50 W/(m·K)（碳钢典型值）。表面涂层（聚酯、氟碳、硅改性聚酯等）厚度仅 20~30 μm，对整体导热系数影响极小，可忽略不计。因此，单层彩钢板的导热系数基本由钢板决定，属于良导热体，不具备保温功能。实际应用中，彩钢板作为结构面层，需与保温材料复合成夹芯板才能实现隔热；若单独使用（如彩钢瓦），其导热系数约在 45 W/(m·K) 量级。铝合金彩钢板（基板为铝板）导热系数更高，约 200 W/(m·K)。

二、彩钢制品的导热系数：取决于芯材与结构
彩钢制品品类繁多，导热系数差异主要来自复合的保温芯材。常见彩钢夹芯板制品及典型导热系数如下：

1. 聚苯乙烯（EPS）夹芯板：芯材导热系数约 0.038~0.042 W/(m·K)，整板等效导热系数约 0.040~0.045 W/(m·K)，保温性好、成本低，但防火等级较低。
2. 聚氨酯（PU/PIR）夹芯板：芯材导热系数约 0.022~0.028 W/(m·K)，整板约 0.025~0.030 W/(m·K)，保温性能最优，常用于冷库、洁净厂房。
3. 岩棉夹芯板：芯材导热系数约 0.040~0.048 W/(m·K)，整板约 0.045~0.052 W/(m·K)，防火不燃，适合防火要求高的建筑。
4. 玻璃棉夹芯板：导热系数约 0.040~0.050 W/(m·K)，防火吸声，保温略逊于聚氨酯。
5. 酚醛泡沫夹芯板：导热系数约 0.022~0.030 W/(m·K)，防火性能好，烟密度低。

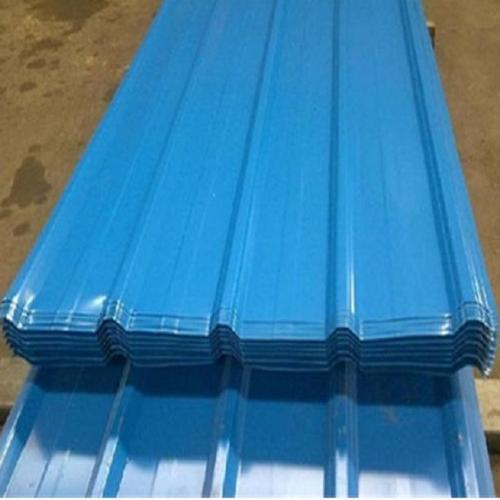

彩钢瓦（单层压型板）无芯材，导热系数即钢板值，约 45 W/(m·K)；彩钢门窗型材多为钢质或复合结构，导热系数取决于是否断热处理及内部填充；彩钢净化板（机制板）多用岩棉、玻镁、硫氧镁等芯材，导热系数在 0.045~0.070 W/(m·K) 范围（玻镁板偏高）。

三、影响导热系数的因素

1. 芯材密度与孔隙结构：密度过低或过高均会改变导热系数，存在最佳密度区间。
2. 含水率：水分使导热系数显著上升（水导热系数约 0.6 W/(m·K)），受潮后保温性能下降。
3. 温度：导热系数随温度升高而增大，高温工况需修正设计值。
4. 板材厚度与面层：面板为钢板时，厚面板对总热阻贡献很小；芯材厚度是热阻主导因素，热阻 R = 厚度/导热系数。
5. 接缝与冷桥：板缝、龙骨、连接件形成的热桥会降低整体保温效果，设计时需考虑。

四、选材建议
建筑围护选用彩钢夹芯板时，应按节能设计标准确定热阻要求，优先选用聚氨酯（冷库、高保温）、岩棉（防火）、EPS（一般保温）等芯材；潮湿环境需设置隔汽层防止芯材吸水；对防火有强制要求的场所（如人员密集建筑）应选用岩棉、玻璃棉等不燃芯材。单层彩钢板本身无保温能力，不可直接用于有隔热要求的围护结构。合理匹配芯材与厚度，才能在满足防火、承载力要求的同时实现经济有效的保温隔热。
